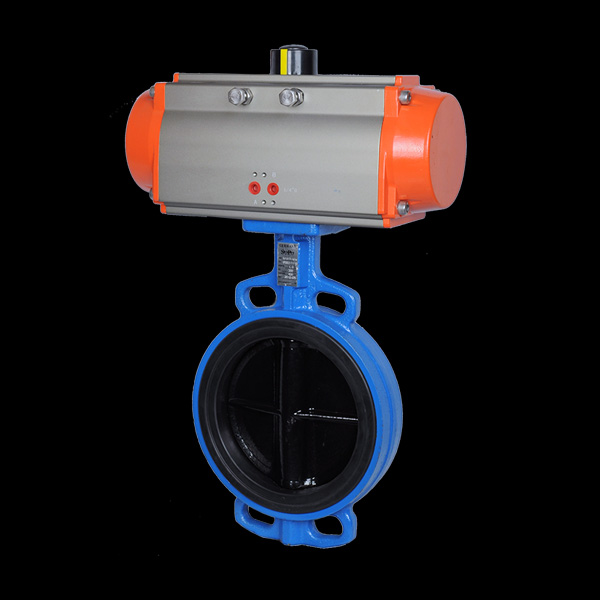

蝶阀是工业管道中应用最为常用的阀门品种之一。蝶阀体积小、用料少、重量轻、口径越大相对其他阀更经济实惠。气动执行器旋转90°即可快速启闭,操作简单。同时该阀门具有良好的流体控制特性。蝶阀处于完全开启位置时,蝶板厚度是介质流经阀体时唯一的阻力,因此通过该阀门所产生的压力降很小,当开启度在大约15°至70°之间时,又能进行灵敏的流量控制,因此大口径的流量调节,蝶阀具有较大的优势。不适用于有颗粒和温度偏高的工艺介质中。

■密封阀座水线条设计,阀板密封面平面设计,彻底避免气动阀因长时间不开而造成的卡位现象

■阀板上下中孔处,采用球型摩擦面设计,扭矩更小,密封性更好

■阀座无靠背设计,扭矩更轻,也方便用户自行更换阀座

■法兰对夹孔连接适用多种标准
◆ 参数

空气驱动

压缩空气5~7bar(可带手轮)

公称通经

50-1200mm(可定做253240)

公称压力

1.0~2.5MPa

适用温度

EPDM:-29~+120FPM:-29~+120

EPT:-20~+140CR:-29~+80

NBR:-29~+80SI:-29~+200

连接方式

法兰、对夹

阀结构

A型、LT

阀体材质

316L316304304LWCBQTHT

阀板材质

316L316304LQT*WCBB148QT+Nylon11CE3MN

阀座材质

EPDMNBREPTFPMCRSI

适用介质

水及液体类介质

可选附件

限位开关、定位器、电磁阀、减压阀
