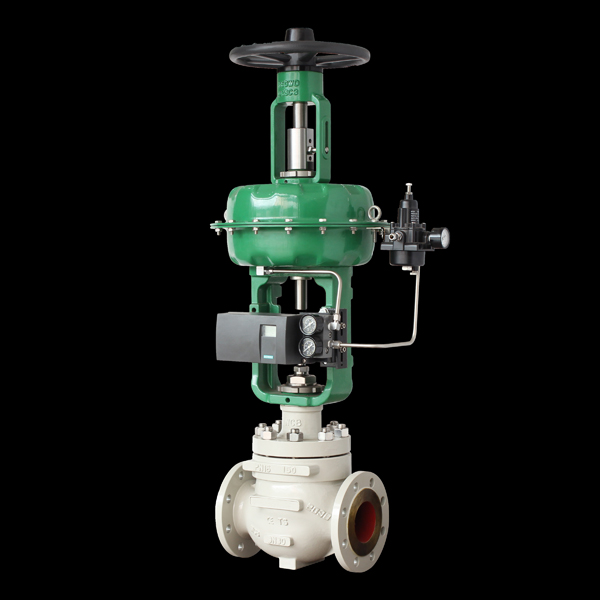

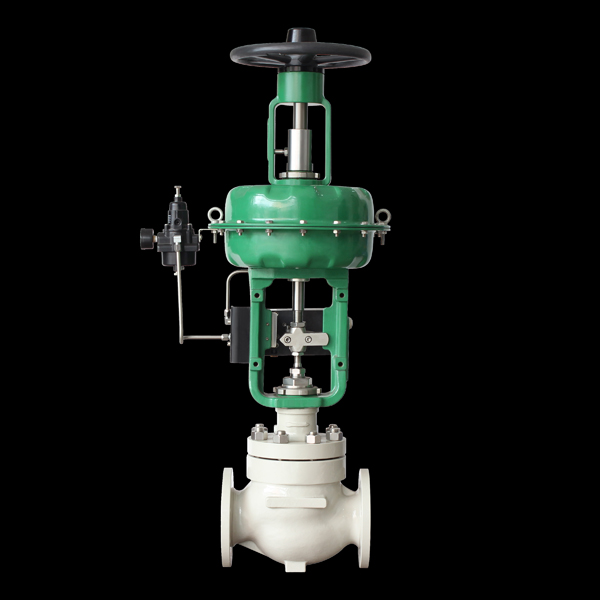

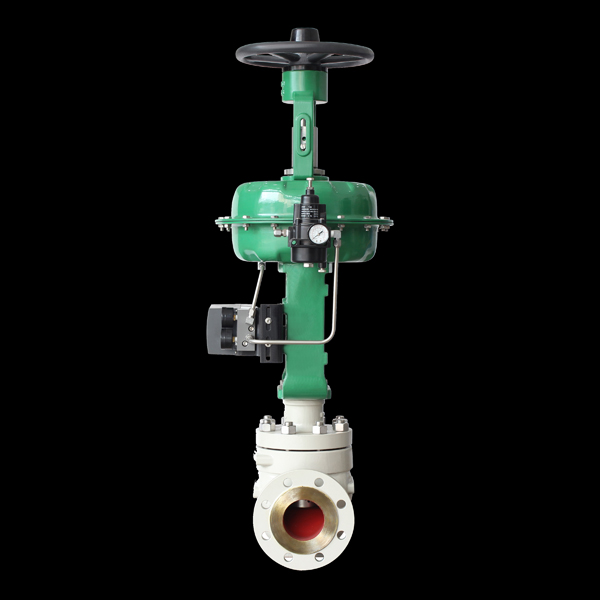

SP10P1系列套筒双座调节阀,采用套筒导向,压力平衡式阀芯。该系列的调节阀是套筒双座结构主要应用于泄漏要求不高的场合,因为是双座结构两个密封面都是金属密封因此使用的温度范围更宽一些。阀芯利用压力平衡式结构,启闭力小通过较小的执行机构推力就能控制高压差的工况。广泛应用于要求动态稳定性好的中低温、中低压管线的流体控制。密封性能好、允许压差大。套筒导向,导向面积大,稳定性好,结构紧凑,可以快速在线更换阀内件,维修效率高,节约人力和时间。平衡式阀芯结构确保所需的执行机构推力最小。



◆ 参数

控制阀参数说明:
阀内件特点: 套筒导向型
平衡内件结构
套筒双座结构
阀体类型: 直通式 / 角式
阀盖形式: 标准型
散热型
低温型
波纹管
流量特性: 等百分比
线性
快开
口径范围: DN40-400(1.5”-16”)
压力等级: PN1.6、4.0、6.3Mpa(ANSI 150、300、600LB)
泄漏等级: ASME B16.104 Ⅲ(标准型金属阀座)
管道连接方式: 法兰式
对焊式
适用温度范围: -196° ~ 550°
执行机构类型: 气动薄膜式执行机构
气动活塞式执行机构
电动执行机构
